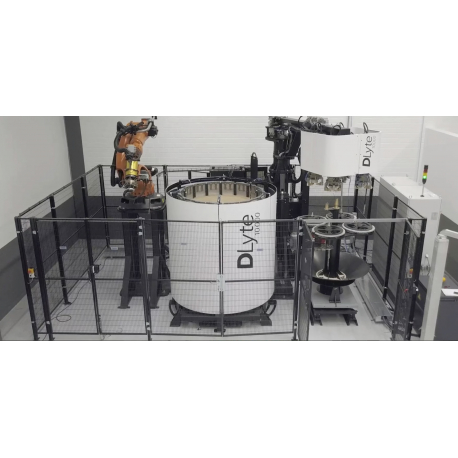

Elektrolytické leštenie DLyte 10000

• Nový modulárny stroj DLyte10.000 môže byť plne integrovaný do vašej výrobnej linky. Vďaka vysokej kapacite a automatizácii DLyte umožňuje naše riešenie kontinuitu do nových priemyselných systémov hromadnej výroby

• Široká škála materiálov. DLyte10.000 poskytuje celý rad elektrických parametrov, od nízkych po vysoké frekvencie, zreťazenie parametrov a asymetrické napätie. Okrem toho umožňuje používateľovi vyhľadávať ideálne parametre jeho častí v knižnici procesov v aplikácii Polishing Manager. Systém je úplne modulárny, aby vyhovoval potrebám zákazníka. Vďaka veľkej univerzálnosti tohto produktu je možné dosiahnuť rôzne materiály, veľkosti a zložité projekty viacerých procesov.
• Priemyselný žeriavový systém so 4 vretenami dokáže spracovať niekoľko častí súčasne pomocou presných a robustných mechanizmov, ktoré je možné ľubovoľne kombinovať, aby sa dosiahla homogénna povrchová úprava po povrchu.Modul držiaku je navrhnutý tak, aby ovládal súčasne 4 držiaky, pričom každý z nich je schopný pojať niekoľko častí naraz. Leštiaca pracovná plocha držiaka je priemer 450 mm a výška 650 mm. Držiak je štandardného prevedenia a upevnenie dielu a jeho distribúcia sú úplne prispôsobiteľné.

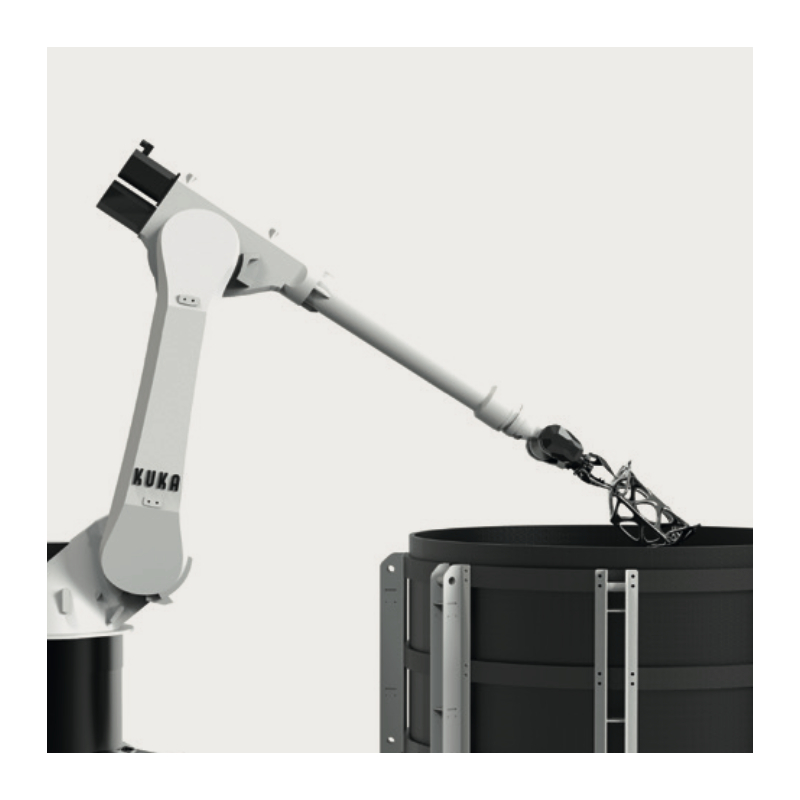

• Plne integrovaný 6-osový robot umožňuje ošetrenie veľkých častí so zložitými geometriami. Modul robota je navrhnutý na leštenie veľkých častí so zložitou geometriou, ktoré sa nedali vyleštiť bežným držiakom. Skladá sa z robotického ramena a oceľovej konštrukcie, ktoré ho podopierajú a nachádzajú v prevádzkovej výške. Veľkokapacitná nádrž umožňuje pomocou robota leštiť diely až do rozmerov 750x500x500 mm.
  Robot dokáže so svojimi 6 štandardnými osami zdvihnúť až 120 kg dielov, táto hmotnosť je znížená na 100 kg vďaka modulom GPA pridaným k robotovi
• Modul elektrolýzy. V tomto module sa generuje proces elektrolýzy na leštenie častí. Tento proces využíva prúd 400 A, ktorý poskytujú 4 napájacie zdroje, každý s prúdom 100 A. Modul pozostáva z rotujúcej a vibračnej nádrže so vzduchovým okruhom a katódového systému na vykonávanie procesu elektrolytického leštenia.Hlavný motor je ovládaný pohonom umiestneným v elektrickej skrini, je spojený s osou nádrže prevodovým remeňom.

Technické parametre:

Kapacita (na cyklus) 1400 Ø x 900 mm (maximálny objem)

Rozmery stroja 6400 x 7850 x 4000 mm

Výkon 100 kW

Napätie 380 V - 400 V

Tlak vzduchu 5-6 bar
